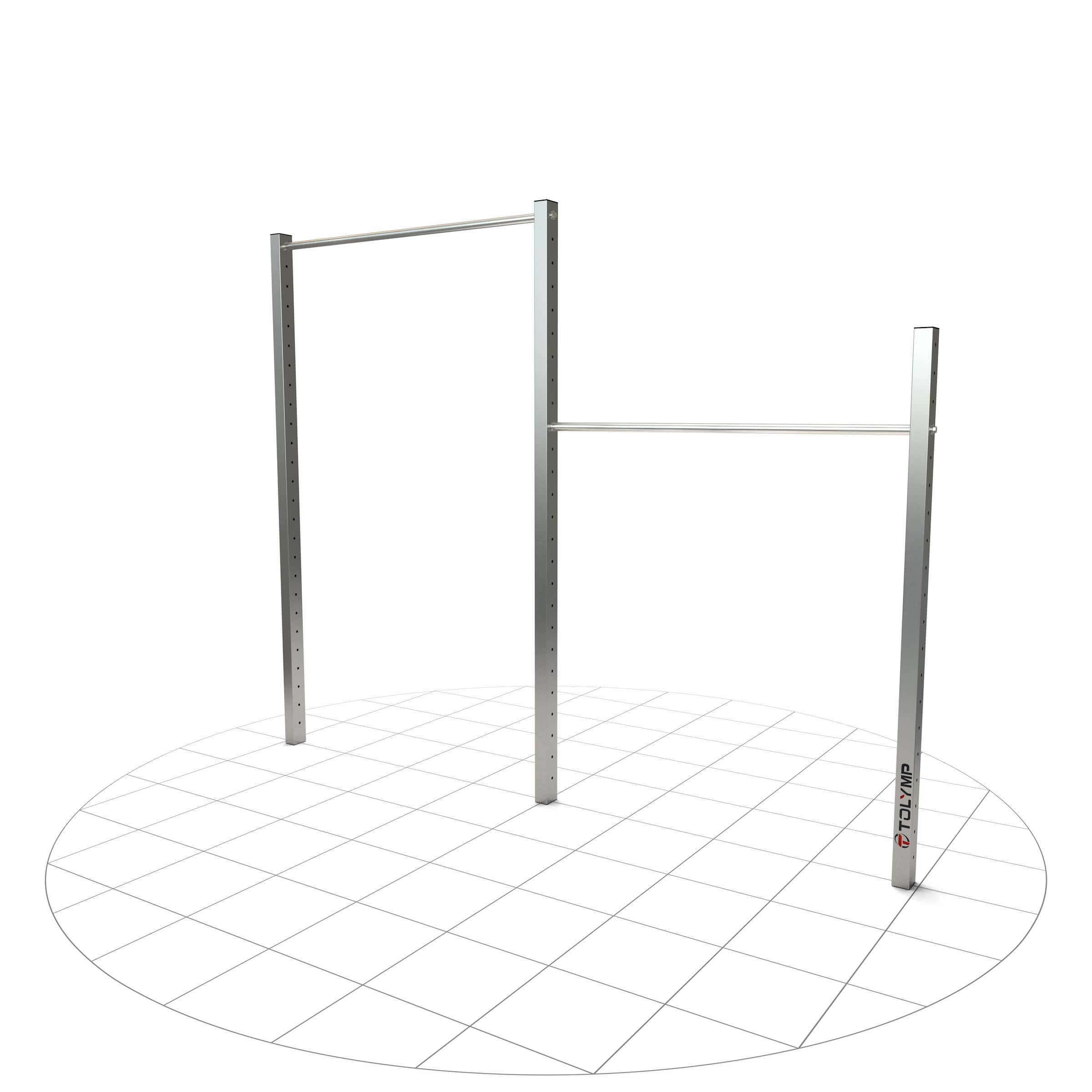

Doppel-Stufenreck Zugschwitze

Die Edelstahlkomponenten

Unsere Produkte zeichnen sich durch die Verwendung hochwertiger Material sowie eine professionell ausgeführten und hochwertigen Verarbeitung aus. Das Material ist komplett maschinell geschliffen, alle Schweißnähte sind sauber ausgeführt.

Die Abmessungen der senkrechten Pfosten betragen 80 x 60 mm und einer verstärkten Wandstärke von 3 mm.

Standard-Ausführung für normale Turn- und Klimmzugaktivitäten​

Beim Standard-Lieferumfang besitzt die Turnstange an beiden Enden ein eingeschweißtes CNC-gefrästes Drehteil, welches mit jeweils einem M12-Gewinde ausgestattet ist. Zusätzlich sind die beiden Anlageflächen zum Pfosten hin mit einer Rändelung versehen, um ein Durchdrehen der Stangen zu verhindern.​

Die Turnstange wird mit einer Zentralverschraubung jeweils von außen verschraubt und hiermit zuverlässig gehalten.​

Diese Ausführung ist insbesondere beim Einsatz als Klimmzugstange geeignet.​ In Kombination mit der optional erhältlichen Schnellverstellung ist ein rasches Verstellen der Turnstangenhöhe möglich.​

Sonderausführung für maximale Belastungen

Gegen Aufpreis ist eine Variante mit zwei angeschweißten Befestigungslaschen verfügbar, bei der pro Seite zwei M12-Schrauben die Stange halten. Ferner beträgt die Wandstärke der Stange 3 mm gegenüber 2,5 mm bei der Standardausführung.

Hiermit wird auch bei starken Beanspruchungen, z.B. durch Schwingübungen, zuverlässig ein Mitdrehen der Stange verhindert.​

Die Schrauben sind hierbei als Linsenkopfschrauben ausgeführt, so daß an den Innenseiten der Turnstange keine Verletzungsgefahr durch herausstehende Schraubenköpfe besteht.

Die Verschraubung an den Außenseiten besitzt ebenfalls keine scharfen Kanten und erfolgt mittels selbstsichernder Hutmuttern.​

Verstellung der Turnstangen

Im Edelstahlbereich mit Schnellverstellung:
Die Befestigung der Turnstange sowie die Verstellung der Höhe geschieht mittels zweier M12-Sterngriffschrauben.
Hierzu besitzt die Turnstange an beiden Enden ein CNC-gefrästen Drehteil, welches mit jeweils einem M12-Gewinde ausgestattet ist. Zusätzlich sind die beiden Anlageflächen zum Pfosten hin mit einer Rändelung versehen, um ein Durchdrehen der Stangen wirkungsvoll zu verhindern.
Die Verstellung der Turnstangenhöhe kann somit ohne Werkzeugeinsatz vorgenommen werden.

Schnellverstellung der Turnstangen

Für beide oben beschriebenen Befestigungsarten haben wir jeweils eine Schnellverstellung entwickelt, die sich vom Aufbau her etwas unterscheiden.​ Beide Ausführungen zeichnen sich dadurch aus, dass Sie damit die Stange ohne Werkzeug rasch in der Höhe verstellen können.​​

Standardausführung mit einer M12-Zentralschraube​

Die Zentralschraube besitzt hierbei einen massiven Sterngriff, mittels derer Sie die Stange auf jeder Seite festziehen können.

Sonderausführung mit angeschweißten Laschen

Bei dieser Ausführung liefern wir pro Seite 2 kräftige Sterngriffmuttern aus, mit denen Sie die beiden M12-Schrauben rasch festziehen bzw. lösen können.

Montage und Aufstellung der Trimmstation

Die Anlage kann grundsätzlich auf jedem Aufstellort aufgestellt werden. Die Befestigung der Pfosten erfolgt hierbei in ca. 60 cm tiefen Betonfundamenten.
Die Edelstahlpfosten werden direkt in den Beton einbetoniert, die Holzpfosten in verzinkten H-Pfostenträgern.

Zum problemlosen Aufbau erhalten Sie:

• Alle erforderlichen Elemente und Verschraubungen. Es fehlt lediglich die Fertigbetonmischung (gibt es säckeweise im Baumarkt)
• Aufbauanleitung inkl. Fundamentplan und Ansichtsskizzen
• Gewindestangen inkl. Verschraubungen zur millimetergenauen Ausrichtung der Anlage

Ausrichtung mittels Gewindestangen

Die parallele, lotrechte und fluchtende Ausrichtung der Pfosten zueinander ist für eine stabile Aufstellung der Anlage von großer Bedeutung. Mit den Gewindestangen in Größe M12 und den Turnstangen kann so die Anlage vor dem Betonieren bereits exakt ausgerichtet werden. Somit wird der Abstand der Pfosten millimetergenau bis zum Aushärten des Betons sichergestellt.
Weitere Details hierzu finden Sie in diesem Artikel erklärt.

Bodengestaltung

Die Bodengestaltung kann als Rasen erfolgen, noch bessere Eigenschaften weisen allerdings Fallschutzmatten bzw. Fallschutzplatten auf. Diese Artikel sind in quadratischer oder rechteckiger Form in Fachmärkten in verschiedenen Farben erhältlich. Diese Matten besitzen im Vergleich zu Rasen eine bessere Fallschutzdämpfung.
Außerdem erreichen Sie damit in Kombination mit den Holz-Edelstahlprodukten eine optisch sehr ansprechende Gestaltung Ihrer Spielanlage.

Prinzipskizze
